AS12/150B/2S電流互感器結構特點

本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠，適用于中置式開關柜或其他型式開關柜中，在額定頻率為50Hz、額定電壓為10kV及以下的電力系統中作電流、電能測量及繼電保護用。

AS12/150B/2S電流互感器技術參數

1、額定絕緣水平：12/42/75kV

2、額定二次電流：5A或1A

3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表

4、局部放電水平符合GB1208《電流互感器》標準。

5、污穢等級：Ⅱ級。

6、若用戶有要求 ，測量級可為0.2S、0.5S級

AS12/150B/2S電流互感器變比

型號	額定電流比(A)	級次組合	準確級及額定輸出(VA)				一秒熱穩定電流(kA)	動穩定電流(kA)
			0.2S	0.2	0.5	10P15
AS12/150B/2S	5/5	0.2S/10P15 0.2/10P15 0.5/10P15	10	10	10	15	0.8	1.9
	10/5						1.5	3.8
	15/5						2.3	5.8
	20/5						3	7.5
	30/5						4.5	11.2
	40/5						6	15
	50/5						7.5	18.8
	75/5						11.5	29
	100/5						15	37.5
	150-200/5						22.5	56.5
	300-600/5						45	112.5
	800-2500/5						63	157.5

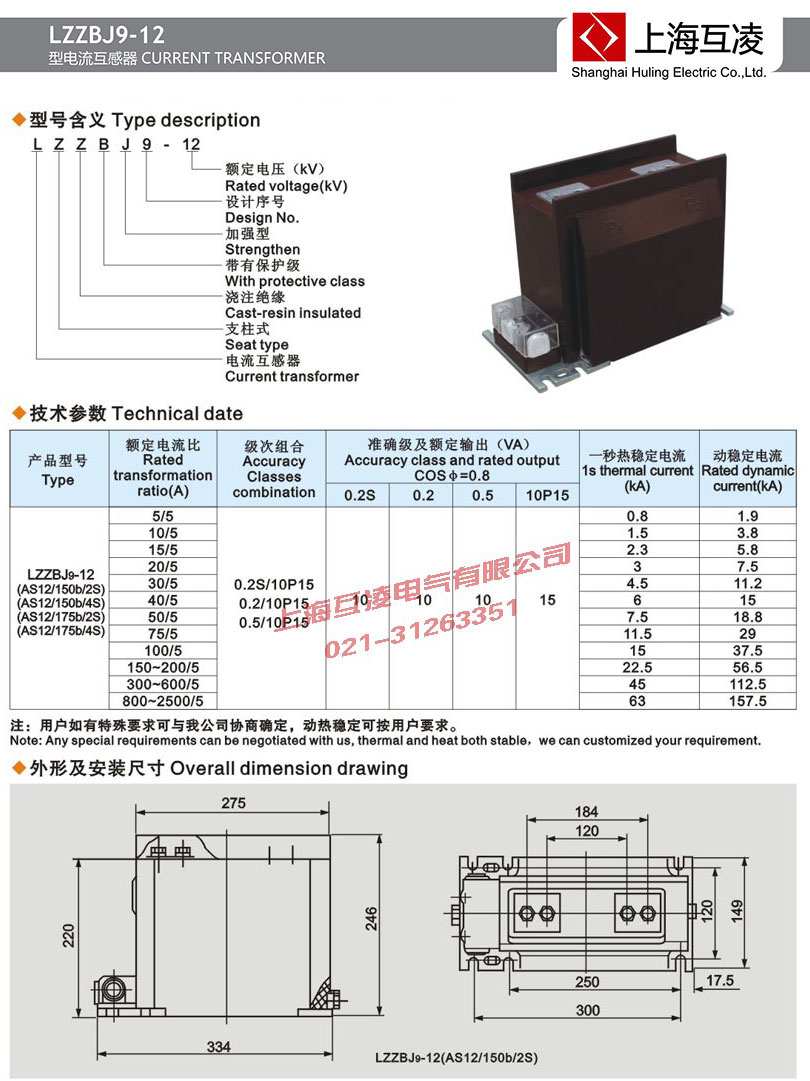

AS12/150B/2S電流互感器選型手冊

AS12/150B/2S電流互感器接線方式

1、三相完全星形接線可以準確反映三相中每一相的真實電流。該方式應用在大電流接地系統中，保護線路的三相短路、兩相短路和單相接地短路。

2、兩相兩繼電器不完全星形接線可以準確反映兩相的真實電流。該方式應用在6～10kV中性點不接地的小電流接地系統中，保護線路的三相短路和兩相短路。

3、兩相差接反映兩相差電流。該接線方式應用在6～10kV中性點不接地的小電流接地系統中，保護線路的三相短路、兩相短路、小容量電動機保護、小容量變壓器保護。

4、單相接線在三相電流平衡時，可以用單相電流反映三相電流值，主要用于測量回路。

5、兩相三繼電器完全星形接線，流入第三個繼電器的電流是Ij＝Iu＋Iw＝－Iv。該接線方式應用在大電流接地系統中，保護線路的三相短路和兩相短路。

AS12/150B/2S電流互感器選型

怎么選型適合的電流互感器建議按三個方面綜合考慮：

1、根據負荷電流的大小選擇變比，一般按照60-80的%額定電流選擇比較理想；

2、計量用的互感器就選精確度高點（0.5級足矣），測量用的可以更低點；

3、根據配電柜的布局選擇穿心式或普通式互感器，強烈建議使用普通式，穿心式的固定支撐問題一直做的不太可靠，如果布局實在狹小也只好用穿心式了。

另外提醒注意以下幾點：

1、有多個二次繞組的電流互感器一定要把閑置的二次接線端用銅芯線牢固的短接起來；

2、切記嚴禁在電流互感器二次側安裝保險、空氣開關之類的保護元件；

3、必須在停電后才能在電流互感器上作業，千萬不要帶電拆、裝電流互感器；

4、電流互感器出現開裂、變色、變形、發熱等現象時立即切斷電源，不要扛。 電流互感器二次容量的計算及選擇。
