瀝青軟化點(diǎn)是指瀝青試件受到外界熱力的作用后出現(xiàn)軟化時(shí)的溫度。瀝青軟化點(diǎn)是瀝青性能的一個(gè)重要指標(biāo)，是瀝青達(dá)
到相應(yīng)規(guī)定黏度的一個(gè)溫度。在公路工程中，通常為了使瀝青處于一種可流動(dòng)的狀態(tài)，采用軟化點(diǎn)來衡量瀝青的溫度敏感性，
也就是說，瀝青軟化后與瀝青的穩(wěn)定性有直接的關(guān)系。因此，許多國(guó)家都采用軟化點(diǎn)來評(píng)價(jià)瀝青的性能。對(duì)于瀝青軟化點(diǎn)試
驗(yàn)檢測(cè)的方法有多種，通常采用環(huán)球法來對(duì)其進(jìn)行試驗(yàn)檢測(cè)，但環(huán)球法對(duì)試驗(yàn)環(huán)境的要求高。但由于檢測(cè)儀器的不同、檢測(cè)
人員水平有差異，同樣瀝青樣品在不同的環(huán)境中會(huì)出現(xiàn)不同的結(jié)果，因此，需要熟悉試驗(yàn)方法和試驗(yàn)流程，減少試驗(yàn)過程中
的誤差，確保試驗(yàn)檢測(cè)的質(zhì)量。
1 、試驗(yàn)方法
依據(jù) 《公路工程瀝青及瀝青混合料試驗(yàn)規(guī)程》（JTGE20—2011），本試驗(yàn)采用環(huán)球法進(jìn)行，選定某儀器設(shè)備公司生產(chǎn)
的WSY-025B 瀝青軟化點(diǎn)測(cè)試儀開展相關(guān)試驗(yàn)。根據(jù)具體的要求，在規(guī)定養(yǎng)護(hù)環(huán)境對(duì)試樣進(jìn)行養(yǎng)護(hù)，實(shí)施加熱，使杯中的瀝
青每分鐘上升5℃左右，但試驗(yàn)過程中瀝青材料受熱出現(xiàn)下墜時(shí)，記錄下該時(shí)刻的溫度。試驗(yàn)的過程中，由于環(huán)境和外界因素
的影響，應(yīng)該去掉不合理的試驗(yàn)數(shù)值后，選取平均值作為瀝青的軟化點(diǎn)試驗(yàn)結(jié)果。
2 試驗(yàn)流程
2.1 選取樣品
本次試驗(yàn)嚴(yán)格按照瀝青取樣的具體要求，選取 A 級(jí) 70號(hào)黏稠石油瀝青作為試驗(yàn)樣品， 要按照規(guī)定將樣品放在陰涼處，
避免出現(xiàn)試樣污染的情況，樣品保存要注意防水處理。
2.2 加熱樣品
試驗(yàn)之前，應(yīng)該對(duì)瀝青材料進(jìn)行加熱，使其充分溶解，過篩后方可成型。加熱的過程中進(jìn)行攪拌，盡量減少氣泡的產(chǎn)生。
樣品加熱不應(yīng)該超過預(yù)估的軟化點(diǎn)，確保樣品能夠充分融化。加熱的過程中，應(yīng)該對(duì)加熱的溫度進(jìn)行嚴(yán)格控制，溫度過高會(huì)
導(dǎo)致瀝青揮發(fā)，溫度過低則其流動(dòng)性變差，會(huì)導(dǎo)致灌模困難，而且對(duì)試驗(yàn)結(jié)果也會(huì)產(chǎn)生影響。
2.3 樣品過篩

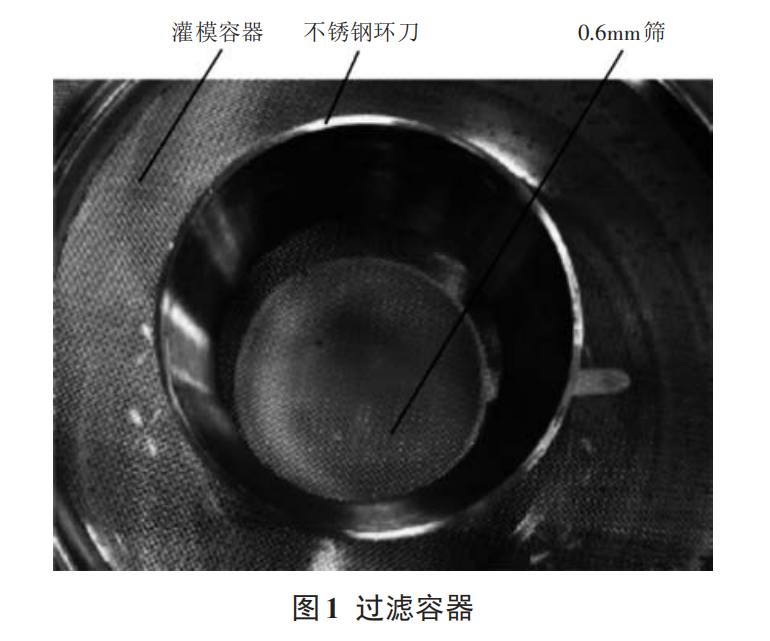

樣品軟化灌模之前，要緩慢攪拌均勻，應(yīng)用 0.6mm 的濾篩進(jìn)行過濾處理，如圖1所示。濾篩必須干凈，為了確保溫度的
穩(wěn)定性，要借助濾篩預(yù)熱 50℃；由于瀝青溶劑加熱后會(huì)產(chǎn)生流動(dòng)的現(xiàn)象，在過篩過程中要應(yīng)用不銹鋼管道進(jìn)行處理，要與瀝
青一起進(jìn)行加熱處理。
掃一掃進(jìn)入手機(jī)官網(wǎng)
掃一掃關(guān)注我們
