上海昌吉地質(zhì)儀器有限公司淺析 環(huán)球法測(cè)定超高軟化點(diǎn)瀝青的軟化點(diǎn)存在不足之處，對(duì)環(huán)球法中的導(dǎo)熱介質(zhì)及樣品成型方法進(jìn)行改進(jìn)，從而更準(zhǔn)確測(cè)定軟化點(diǎn)≥157 ℃瀝青的軟化點(diǎn)。
瀝青軟化點(diǎn)是劃分瀝青種類和等級(jí)的重要指標(biāo)。隨著超高軟化點(diǎn)瀝青( 軟化點(diǎn)≥157 ℃ ) 在各領(lǐng)域的應(yīng)用越來越廣泛，準(zhǔn)確測(cè)定其軟化點(diǎn)十分必要。

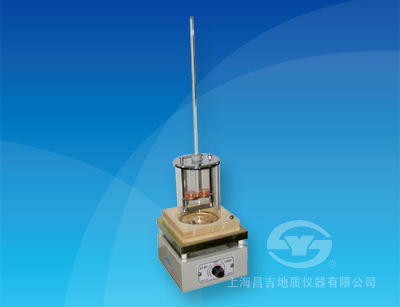

上海昌吉SYD-2806A瀝青軟化點(diǎn)測(cè)定器

本儀器是根據(jù)中華人民共和國標(biāo)準(zhǔn)GB/T 4507《石油瀝青軟化點(diǎn)測(cè)定法》、中華人民共和國行業(yè)標(biāo)準(zhǔn)JTG E20-2011《公路工程瀝青及瀝青混合料試驗(yàn)規(guī)程》中T 0606-2011《瀝青軟化點(diǎn)試驗(yàn)（環(huán)球法）》所規(guī)定的要求設(shè)計(jì)制造的，適用于道路石油瀝青、煤瀝青、液體石油瀝青等各類瀝青軟化點(diǎn)的測(cè)定，是各瀝青生產(chǎn)企業(yè)，公路、橋梁建設(shè)單位和各相關(guān)大專院校、研究機(jī)構(gòu)的優(yōu)選儀器。
本儀器也可用于樹脂類產(chǎn)品軟化點(diǎn)的測(cè)試。
上海昌吉SYD-2806A技術(shù)特點(diǎn)：
1、本儀器為小型臺(tái)式結(jié)構(gòu)，燒杯采用耐高溫玻璃制成，肩環(huán)、鋼球定位圈、鋼球等的規(guī)格尺寸符合標(biāo)準(zhǔn)所規(guī)定的要求。
2、采用電加熱爐加熱，加熱功率連續(xù)可調(diào)。
3、同時(shí)可以進(jìn)行兩個(gè)試樣的測(cè)試，測(cè)試方便，結(jié)果可靠。

---

上海昌吉SYD-2806A指標(biāo)及參數(shù)：
1、肩環(huán)：也稱試樣模、試樣環(huán)，高度為6.4mm，上口孔徑為19.8mm，下口孔徑為15.9mm。
2、鋼球：直徑為9.5mm，質(zhì)量（3.50±0.05）g。
3、鋼球定位圈：內(nèi)環(huán)23.0mm，中心9.55mm。
4、試驗(yàn)方式：兩組同時(shí)平行試驗(yàn)。
5、下承板：距離模底面為25.4mm。
6、受熱容器：1000ml燒杯。
7、溫度計(jì)：玻璃管水銀溫度計(jì)，量程30℃～180℃，分度0.5℃（符合GB/T 514標(biāo)準(zhǔn)）。
8、儀器重量：1.5kg。

 測(cè)定方法優(yōu)化
測(cè)定瀝青產(chǎn)品軟化點(diǎn)的方法很多，最常用的是環(huán)球法。將待測(cè)試樣加熱熔化后，在樣品環(huán)中澆注成型，隨后將樣品環(huán)放置于導(dǎo)熱介質(zhì)中進(jìn)行線性加
熱升溫，瀝青包裹著鋼球軟化下落至規(guī)定距離后的溫度就是軟化點(diǎn)。
環(huán)球法測(cè)定超高軟化點(diǎn)瀝青的軟化點(diǎn)有 3 點(diǎn)不足之處:
① 導(dǎo)熱介質(zhì)溫度受限制;
② 由于加熱溫度高，熱熔過程中瀝青試樣易氧化變性，使結(jié)果偏高，不能準(zhǔn)確測(cè)定軟化點(diǎn) ＞ 157 ℃ 的 瀝 青 試 樣;
③ 由于加熱溫度高，在制樣過程中會(huì)有瀝青煙逸出，對(duì)人體有害。
 1) 冷壓環(huán)球法可以準(zhǔn)確檢測(cè)軟化點(diǎn)為 200 ～ 300 ℃的瀝青樣品，平行樣≤1． 5 ℃，重復(fù)性≤2． 0 ℃;在軟化點(diǎn) 80 ～ 199 ℃ 的瀝青樣品中，本方法中的冷
壓法制 樣 可 以 替 代 傳 統(tǒng) 的 熱 熔 法 制 樣，平 行 樣≤1． 0 ℃，重復(fù)性≤1． 5 ℃。
( 2) 采用冷壓制樣及二甲基硅油作為導(dǎo)熱介質(zhì)的冷壓環(huán)球法，可避免高溫熔樣時(shí)試樣氧化變性導(dǎo)致試樣軟化點(diǎn)升高，擴(kuò)大了國標(biāo)環(huán)球法的檢測(cè)范圍，
使中溫到超高溫的瀝青產(chǎn)品都可以使用同一種檢測(cè)方法測(cè)定軟化點(diǎn)，操作簡(jiǎn)便快捷，環(huán)境更友好。
