LDJ2-10Q/210-Y電流互感器結構特點

LDJ2-10Q/210-Y電流互感器為貫穿式環氧樹脂澆注全封閉結構，其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的絕緣空腔內，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。是專門為KYN-10型手車開關柜而設計。

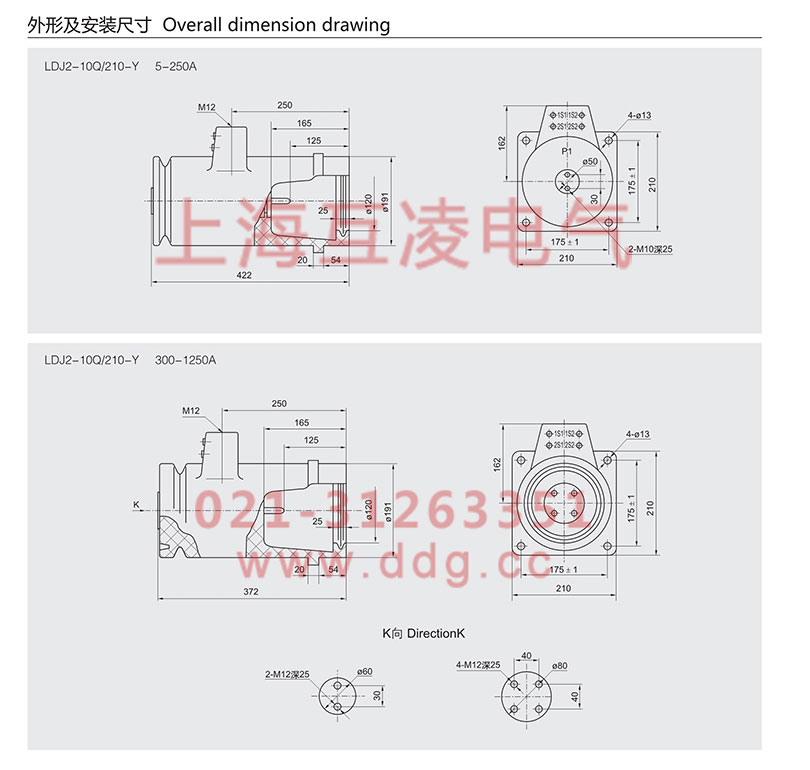

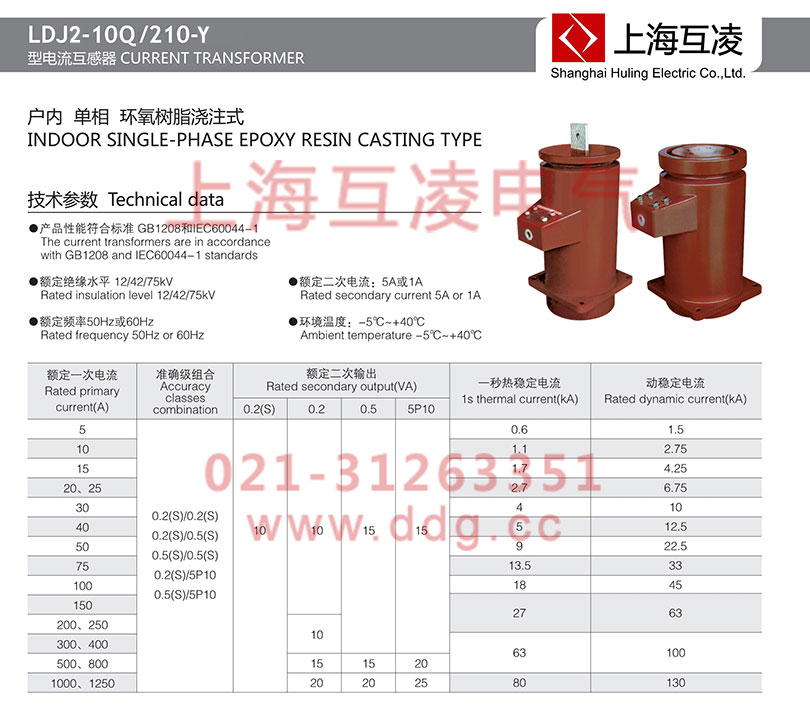

LDJ2-10Q/210-Y電流互感器技術參數及安裝條件

1、LDJ2-10Q/210-Y,LDJ2-10/210-Y電流互感器額定絕緣水平：12/42/75kV

2、負荷的功率因數：cosφ=0.8（滯后）

3、額定一次電流為：5A或1A

4、表面爬電距離：大于530MM

5、產品標準：GB1208-2006《電流互感器》

6、儀器保安系數<10

7、環境溫度：最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃。

8、海拔高度不超過1000M（超過請著明）

9、接地方式：中性點非有效接地系統

10、大氣條件：無嚴重污染

LDJ2-10Q/210-Y電流互感器變比

型號	額定一次電流(A)	準確級組合	額定二次輸出(VA)				一秒熱穩定電流(kA)	動穩定電流(kA)
			0.2(S)	0.2	0.5	5P10
LDJ2-10Q/210-Y	5	0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/5P10 0.5(S)/5P10	10	10	15	15	0.6	1.5
	10						1.1	2.75
	15						1.7	4.25
	20、25						2.7	6.75
	30						4	10
	40						5	12.5
	50						9	22.5
	75						13.5	33
	100						18	45
	150						27	63
	200、250			10
	300、400						63	100
	500、800			15	15	20
	1000、1250			20	20	25	80	130

LDJ2-10Q/210-Y電流互感器選型手冊

LDJ2-10Q/210-Y電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

LDJ2-10Q/210-Y電流互感器原理

電流互感器是一種用于測量交變電流類型的變壓器，它會在其次級產生一個與主電流成正比的電流。電流互感器和電壓互感器都是互感器。互感器可將較大的電壓或電流值縮放到小型標準化值，這些值可輕松處理儀器和保護繼電器。互感器將測量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。電流互感器是電力系統的電流感應單元，用于發電站，變電站以及工業和商業配電。

LDJ2-10Q/210-Y電流互感器作用

像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。
